Explosionszeichnung Pumpe "MAX FLO HW-Serie"

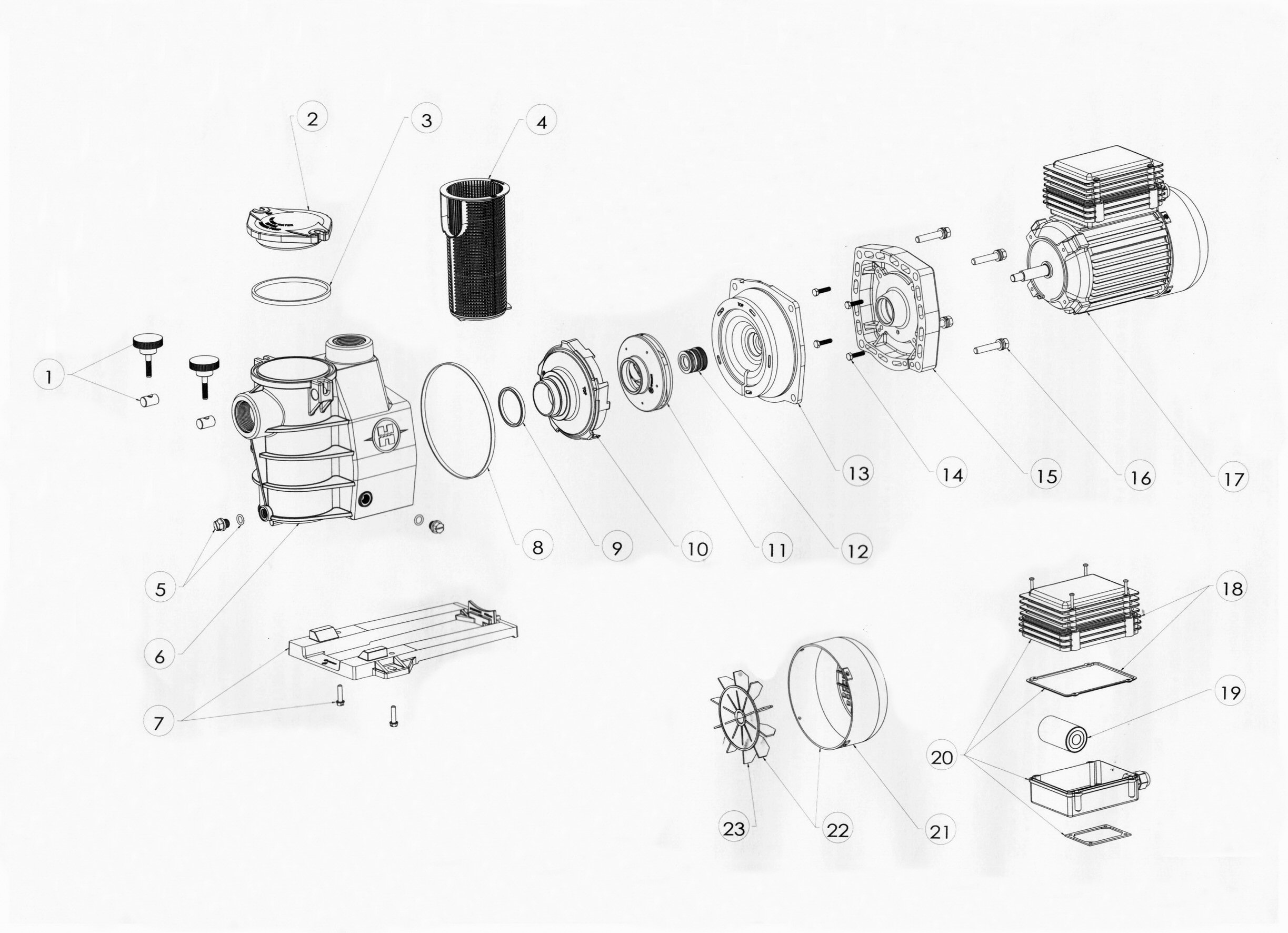

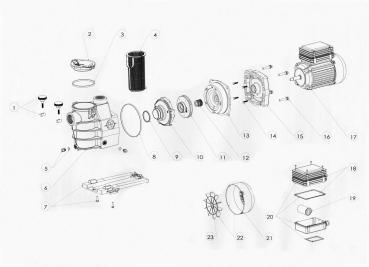

Explosionszeichnung Pumpe

Bild vergrößern (Lupenfunktion): Mit der Maus auf die Zeichnung gehen

Nr. in
Zeichnung		 Artikelbezeichnung
01 A Rändelschraube für Vorfilterdeckel von Pumpen "Max Flo", "Super Pump", "Super II", "RS II", "Powerline" zum Produkt
01 B Gewindezapfen für Pumpen "Max Flo", "Super Pump", "Super II", "RS II", "Powerline PL Plus 81030 - 81033" zum Produkt
02 Vorfilterdeckel für Pumpen-Serie "Max-Flo","Powerline PL Plus 81030 - 81033" zum Produkt
03 Deckeldichtung für Vorfilterdeckel von Pumpen-Serie "Max Flo", "Powerline PL Plus 81030 - 81033" zum Produkt
04 Filterkorb für Pumpen-Serie "Max-Flo", "Powerline PL Plus 81030 - 81033" zum Produkt
05 Entleerungs-Schraube für div. Pumpen ab Baujahr 1992 sowie für Chlordosierer zum Produkt
06 Vorfilter- / Pumpengehäuse für Pumpe Max Flo "HW-Serie" zum Produkt
07 A Sockel m. Schraub. für div. P. Max Flo / Super Pump "HW-Serie", 230 V zum Produkt
07 B Sockel m. Schraub. für div. P. Max Flo / Super Pump "HW-Serie", 400 V zum Produkt
08 Gehäusedichtung für Pumpen "Max Flo", "Super Pump", "Super Pump Pro", "Powerline PL Plus 81030 - 81033" zum Produkt
09 Diffusor-Dicht. f. Pumpen "Max-Flo", "Super", "Super Spa/Pro/Pump", "RS II", "Powerline PL Plus 81030 - 81033" zum Produkt
10 Diffusor für Pumpe "Max Flo" (Europe) ab 1997 zum Produkt
11 A Laufrad für Pumpe 0,5 PS zum Produkt
11 B Laufrad für Pumpen Max Flo / Super Pump "HW-Serie" (SP-1808-HW-111/SP-1608-XW-11) zum Produkt
11 C + F Laufrad f. P. SP-2611 ab Baujahr 1997 / SP-2811XE16 / SP-1611-XW-16 +"Max F. HW-Serie" zum Produkt
11 D Laufrad f. P. SP-2616 ab Baujahr 1997/SP-2616VS/SP-2616VSTD/SP-2816XE22/SP-2616XW22 + "Max F. HW-Serie" zum Produkt
11 E Laufrad für Pumpe SP-2608 ab Baujahr 1997 / SP-2808XE11 / SP-1808XW113 zum Produkt
12 Gleitringdich. f. Pumpen "Max-, Power-Flo, -Line", "Super" -Line, -Pump, "RS II", "Powerline PL Plus 81030 - 81033" zum Produkt
13 Flansch für Gehäuse von Pumpen Max Flo "HW-Serie" zum Produkt
14 Motorhalterungs-Schraube für Pumpen Max Flo, Super Pump (Pro), Powerline PL Plus 81030 - 81033, usw. zum Produkt
15 Motorhalterung für Pumpen Max Flo + Super (Super Pump) ab Baujahr 2013, kleine Öffnung zum Produkt
16 Große Gehäuse-Sechskantschraube für diverse Pumpentypen zum Produkt
17 A Motor 230 V / 0,5 PS für Pumpen Max Flo / Super Pump "HW-Serie" (SP-1806-HW-81/SP-1606-XW-81) zum Produkt
17 B Motor 230 V / 0,75 PS für Pumpen Max Flo / Super Pump "HW-Serie" (SP-1808-HW-111/SP-1608-XW-111) zum Produkt
17 C Motor 230 V / 1 PS für Pumpen Max Flo / Super Pump"HW-Serie" (SP-1811-HW-161/SP-1611-XW-161) zum Produkt
17 D Motor 230 V / 1,5 PS für Pumpen Max Flo / Super Pump "HW-Serie" (SP-1816-HW-221/SP-2616-XW-221) zum Produkt
17 E Motor 400 V / 1/ (1,5) PS für Pumpen Max Flo / Super Pump "HW-Serie" SP-1808-XW-113 (SP-1816-XW-223) + div. zum Produkt
18 Anschlussdose (Deckel + Dichtung) für Pumpen Max Flo / Super Pump "HW-Serie" zum Produkt
19 A Kondensator 1 PS für div. Pumpen Max Flo / Super Pump "HW-Serie" zum Produkt
19 B Kondensator 1,5 PS für Pumpen Max Flo / Super Pump "HW-Serie" zum Produkt
20 Komplette Anschussbox für Pumpen Max Flo / Super Pump "HW-Serie" zum Produkt
21 A Lüfterhaube für div. Pumpen Max Flo / Super Pump "HW-Serie", 230 V zum Produkt
21 B Lüfterhaube für div. Pumpen Max Flo / Super Pump "HW-Serie", 400 V zum Produkt
22 A Lüfterhaube u. -rad für div. P. Max Flo / Super Pump "HW-Serie", 230 V zum Produkt
22 B Lüfterhaube u. -rad für div. P. Max Flo / Super Pump "HW-Serie", 400 V zum Produkt
23 A Lüfterrad für div. Pumpen Max Flo / Super Pump "HW-Serie", 230 V zum Produkt
23 B Lüfterrad für div. Pumpen Max Flo / Super Pump "HW-Serie", 400 V zum Produkt
Tropfr. Tropfring für div. Pumpen "Max Flo", "Super", "Super Pump / -Spa", "Super II", "RS II", "Booster", "Tristar", "Powerline" zum Produkt
