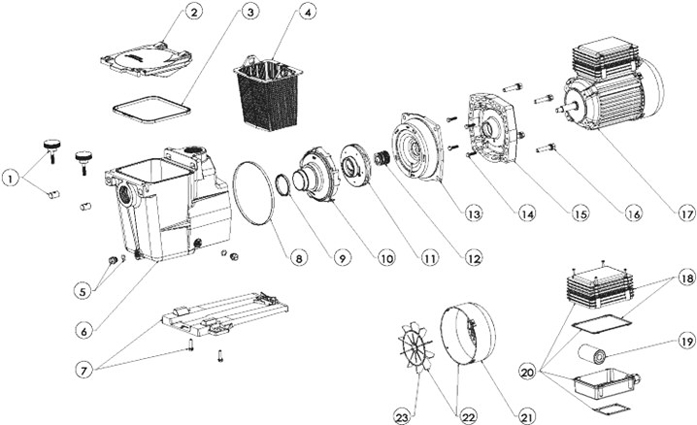

Explosionszeichnung Pumpe "Super Pump HW-Serie"

Explosionszeichnung Pumpe

Bild vergrößern (Lupenfunktion): Mit der Maus auf die Zeichnung gehen

Nr. in
Zeichnung		 Artikelbezeichnung
01 A Rändelschraube für Vorfilterdeckel von Pumpen "Max Flo", "Super Pump", "Super II", "RS II", "Powerline" zum Produkt
01 B Gewindezapfen für Pumpen "Max Flo", "Super Pump", "Super II", "RS II", "Powerline PL Plus 81030 - 81033" zum Produkt
02 Vorfilterdeckel für Pumpen "Super", "Super Pump" zum Produkt
03 Deckeldichtung für Vorfilter von Pumpen "Super", "Super Pump" zum Produkt
04 Filterkorb für Pumpen "Super", "Super Pump" zum Produkt
05 Entleerungs-Schraube für div. Pumpen ab Baujahr 1992 sowie für Chlordosierer zum Produkt
06 A Vorfilter- / Pumpengehäuse für "Super Pump" / "-HW-Serie" (1606, 1608,1611) 2" zum Produkt
06 B Vorfilter- / Pumpengehäuse für Pumpe "Super Pump HW-Serie" (2616, 2622), 2" zum Produkt
07 A Sockel m. Schraub. für div. P. Max Flo / Super Pump "HW-Serie", 230 V zum Produkt
07 B Sockel m. Schraub. f. Pumpe Super Pump "HW-Serie" (SP-2622-XW-251), 230 V zum Produkt
07 C Sockel m. Schraub. für div. P. Max Flo / Super Pump "HW-Serie", 400 V zum Produkt
08 Gehäusedichtung für Pumpen "Max Flo", "Super Pump", "Super Pump Pro", "Powerline PL Plus 81030 - 81033" zum Produkt
09 Diffusor-Dicht. f. Pumpen "Max-Flo", "Super", "Super Spa/Pro/Pump", "RS II", "Powerline PL Plus 81030 - 81033" zum Produkt
10 A Diffusor für Pumpen "Super Pump" bis 1997 zum Produkt
10 B Diffusor für Pumpen "Super Pump" ab 1997 zum Produkt
11 A Laufrad für Pumpe 0,5 PS zum Produkt
11 B Laufrad für Pumpen Max Flo / Super Pump "HW-Serie" (SP-1808-HW-111/SP-1608-XW-11) zum Produkt
11 C Laufrad f. P. SP-2611 ab Baujahr 1997 / SP-2811XE16 / SP-1611-XW-16 +"Max F. HW-Serie" zum Produkt
11 D Laufrad f. P. SP-2616 ab Baujahr 1997/SP-2616VS/SP-2616VSTD/SP-2816XE22/SP-2616XW22 + "Max F. HW-Serie" zum Produkt
11 E Laufrad für Pumpe SP-1622 ab Baujahr 1997 / SP-1822XE25 / SP-2622XY25 / SP-2622XW25 zum Produkt
12 Gleitringdich. f. Pumpen "Max-, Power-Flo, -Line", "Super" -Line, -Pump, "RS II", "Powerline PL Plus 81030 - 81033" zum Produkt
13 A Flansch + Motorhalterung Pumpen SP-1606, 1622, 1806, 1822, 2606, 2622 zum Produkt
13 B Flansch für Gehäuse von Pumpen Super Pump "HW-Serie" zum Produkt
14 Motorhalterungs-Schraube für Pumpen Max Flo, Super Pump (Pro), Powerline PL Plus 81030 - 81033, usw. zum Produkt
15 Motorhalterung für Pumpen Max Flo + Super (Super Pump) ab Baujahr 2013, kleine Öffnung zum Produkt
16 Große Gehäuse-Sechskantschraube für diverse Pumpentypen zum Produkt
17 A Motor 230 V / 0,5 PS für Pumpen Max Flo / Super Pump "HW-Serie" (SP-1806-HW-81/SP-1606-XW-81) zum Produkt
17 B Motor 230 V / 0,75 PS für Pumpen Max Flo / Super Pump "HW-Serie" (SP-1808-HW-111/SP-1608-XW-111) zum Produkt
17 C Motor 230 V / 1 PS für Pumpen Max Flo / Super Pump"HW-Serie" (SP-1811-HW-161/SP-1611-XW-161) zum Produkt
17 D Motor 230 V / 1,5 PS für Pumpen Max Flo / Super Pump "HW-Serie" (SP-1816-HW-221/SP-2616-XW-221) zum Produkt
17 E Motor 230 V / 2 PS für Pumpe Super Pump "HW-Serie" (SP-2622-XW-251) zum Produkt
17 F Motor 400 V / 1/ (1,5) PS für Pumpen Max Flo / Super Pump "HW-Serie" SP-1808-XW-113 (SP-1816-XW-223) + div. zum Produkt
17 G Motor 400 V / 2 PS für Pumpe Super Pump "HW-Serie" SP-2622-XW-253 zum Produkt
18 Anschlussdose (Deckel + Dichtung) für Pumpen Max Flo / Super Pump "HW-Serie" zum Produkt
19 A Kondensator 1 PS für div. Pumpen Max Flo / Super Pump "HW-Serie" zum Produkt
19 B Kondensator 1,5 PS für Pumpen Max Flo / Super Pump "HW-Serie" zum Produkt
19 C Kondensator 2 PS für Pumpe Super Pump "HW-Serie" (SP-2622-XW-251) zum Produkt
20 Komplette Anschussbox für Pumpen Max Flo / Super Pump "HW-Serie" zum Produkt
21 A Lüfterhaube für div. Pumpen Max Flo / Super Pump "HW-Serie", 230 V zum Produkt
21 B Lüfterhaube für div. Pumpen Max Flo / Super Pump "HW-Serie", 400 V zum Produkt
21 C Lüfterhaube für Pumpe Super Pump "HW-Serie" (SP-2622-XW-251), 400 V zum Produkt
22 A Lüfterhaube u. -rad für div. P. Max Flo / Super Pump "HW-Serie", 230 V zum Produkt
22 B Lüfterhaube u. -rad für div. P. Max Flo / Super Pump "HW-Serie", 400 V zum Produkt
22 C Lüfterhaube u. -rad für Pumpe Super Pump "HW-Serie", 400 V (SP-2622-XW-251) zum Produkt
23 A Lüfterrad für div. Pumpen Max Flo / Super Pump "HW-Serie", 230 V zum Produkt
23 B Lüfterrad für div. Pumpen Max Flo / Super Pump "HW-Serie", 400 V zum Produkt
23 C Lüfterrad für Pumpe Super Pump "HW-Serie", 400 V (SP-2622-XW-251) zum Produkt
Tropfr. Tropfring für div. Pumpen "Max Flo", "Super", "Super Pump / -Spa", "Super II", "RS II", "Booster", "Tristar", "Powerline" zum Produkt
