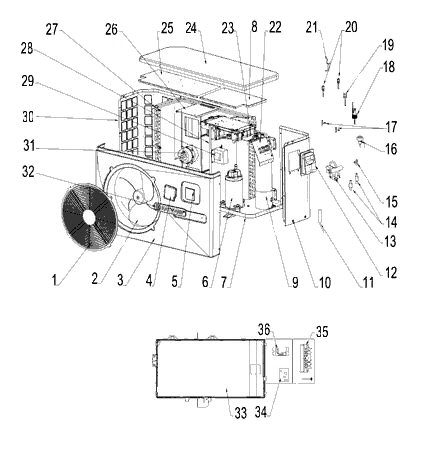

Explosionszeichnung Wärmepumpen Easy Temp ECPI

Explosionszeichnung Wärmepumpen Easy Temp ECPI

  Bild vergrößern (Lupenfunktion): Mit der Maus auf die Zeichnung gehen

Nr. in
Zeichnung		 Artikelbezeichnung
01 A Schutzgitter für Gebläse von Wärmepumpen Easy Temp ECPI-15-MA / ECPI-20-MA / ECPI-30-MA zum Produkt
01 B Schutzgitter für Gebläse von Wärmepumpe Easy Temp ECPI-40-MA zum Produkt
02 A Gebläsepropeller für Wärmepumpen Easy Temp ECPI-15-MA / ECPI-20-MA / ECPI-30-MA zum Produkt
02 B Gebläsepropeller für Wärmepumpe Easy Temp ECPI-40-MA zum Produkt
03 A Vordere Gehäuse-Platte von Wärmepumpen Easy Temp ECPI-15-MA / ECPI-20-MA / ECPI-30-MA zum Produkt
03 B Vordere Gehäuse-Platte von Wärmepumpe Easy Temp ECPI-40-MA zum Produkt
04 Schutztür für vordere Gehäuse-Platte von Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
05 LED-Regler für Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
06 A Kompressor für Wärmepumpen Easy Temp ECPI-15-MA / ECPI-20-MA / ECPI-30-MA zum Produkt
06 B Kompressor für Wärmepumpe Easy Temp ECPI-40-MA zum Produkt
07 Bodenplatte für Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
09 A Titan-Kondensator PVC für Wärmepumpe Easy Temp ECPI-15-MA zum Produkt
09 B Titan-Kondensator PVC für Wärmepumpe Easy Temp ECPI-20-MA zum Produkt
09 C Titan-Kondensator PVC für Wärmepumpe Easy Temp ECPI-30-MA zum Produkt
09 D Titan-Kondensator PVC für Wärmepumpe Easy Temp ECPI-40-MA zum Produkt
10 A Rechte Gehäuse-Platte für Wärmepumpen Easy Temp ECPI-15-MA / ECPI-20-MA / ECPI-30-MA zum Produkt
10 B Rechte Gehäuse-Platte für Wärmepumpe Easy Temp ECPI-40-MA zum Produkt
11 A Saugsonde Kompressor, 5k-560mm, für Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
11 B Saugsonde Kompressor, 5k-760mm, für Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
11 C Lufttemperatursensor, 5k-350mm, für Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
11 D Sensor Wasserausgang, 5k-410mm, für Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
11 E Sonde Wassereingang, 5k-850mm, für Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
11 F Abgabekompressor-Sensor, 5k-660mm, für Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
11 G Auftausonde, 5k-680mm, für Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
11 H Auftausonde, 5k-1040mm, für Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
12 Stromanschlussklappe für Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
13 4-Wege-Ventil für Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA, EnergyLine Pro ENP-2-MSC zum Produkt
14 A Filter für Wärmepumpen Easy Temp ECPI-15-MA / ECPI-20-MA / ECPI-30-MA zum Produkt
14 B Filter für Wärmepumpe Easy Temp ECPI-40-MA zum Produkt
15 T-Stecker (9.52) für Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
16 A Elektronischer Druckregler für Wärmepumpen Easy Temp ECPI-15-MA / ECPI-20-MA / ECPI-30-MA zum Produkt
16 B Elektronischer Druckregler für Wärmepumpe Easy Temp ECPI-40-MA zum Produkt
17 T-Stecker (6.5) für Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
18 Durchfluss-Sensor für Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
19 Niedrigdruckregler für Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
20 Schrader-Ventil für Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
21 Hochdruckregler für Wärmepumpen Easy Temp div. / EnergyLine Pro div. zum Produkt
22 Elektro-Basis für Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
23 Seitlicher Halter für Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
24 A Obere Gehäuse-Platte für Wärmepumpen Easy Temp ECPI-15-MA / ECPI-20-MA / ECPI-30-MA zum Produkt
24 B Obere Gehäuse-Platte für Wärmepumpe Easy Temp ECPI-40-MA zum Produkt
25 Oberer Rahmen für Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
26 A Motorträger für Wärmepumpen Easy Temp ECPI-15-MA / ECPI-20-MA / ECPI-30-MA zum Produkt
26 B Motorträger für Wärmepumpe Easy Temp ECPI-40-MA zum Produkt
27 A Flügelevaporator für Wärmepumpe Easy Temp ECPI-15-MA zum Produkt
27 B Flügelevaporator für Wärmepumpe Easy Temp ECPI-20-MA zum Produkt
27 C Flügelevaporator für Wärmepumpe Easy Temp ECPI-30-MA zum Produkt
27 D Flügelevaporator für Wärmepumpe Easy Temp ECPI-40-MA zum Produkt
28 Trennwand für Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
29 A Spule, 16A 50HZ 5mH, für Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
29 B Spule, 20A 50HZ 5.2mH, für Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
30 A Linke Gehäuse-Platte für Wärmepumpen Easy Temp ECPI-15-MA / ECPI-20-MA / ECPI-30-MA zum Produkt
30 B Linke Gehäuse-Platte für Wärmepumpe Easy Temp ECPI-40-MA zum Produkt
31 A Ventilatormotor für Wärmepumpen Easy Temp ECPI-15-MA / ECPI-20-MA / ECPI-30-MA zum Produkt
31 B Ventilatormotor für Wärmepumpe Easy Temp ECPI-40-MA zum Produkt
32 Hayward-Logo für Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
33 A Elektronikkarte für Wärmepumpen Easy Temp ECPI-15-MA / ECPI-20-MA / ECPI-30-MA zum Produkt
33 B Elektronikkarte für Wärmepumpe Easy Temp ECPI-40-MA zum Produkt
34 Transformator 230V~ - 12V~ f. Elektronikkarte von Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
35 Klemmleiste mit 5 Anschlüssen für Elektronikkarte von Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
36 Leistungsrelais für Elektronikkarte von Wärmepumpen Easy Temp ECPI-15-MA bis ECPI-40-MA zum Produkt
