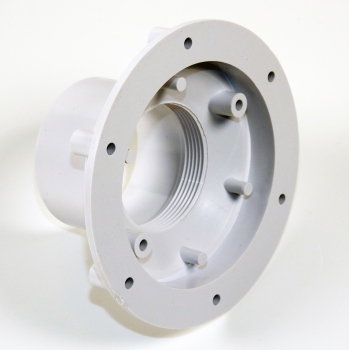

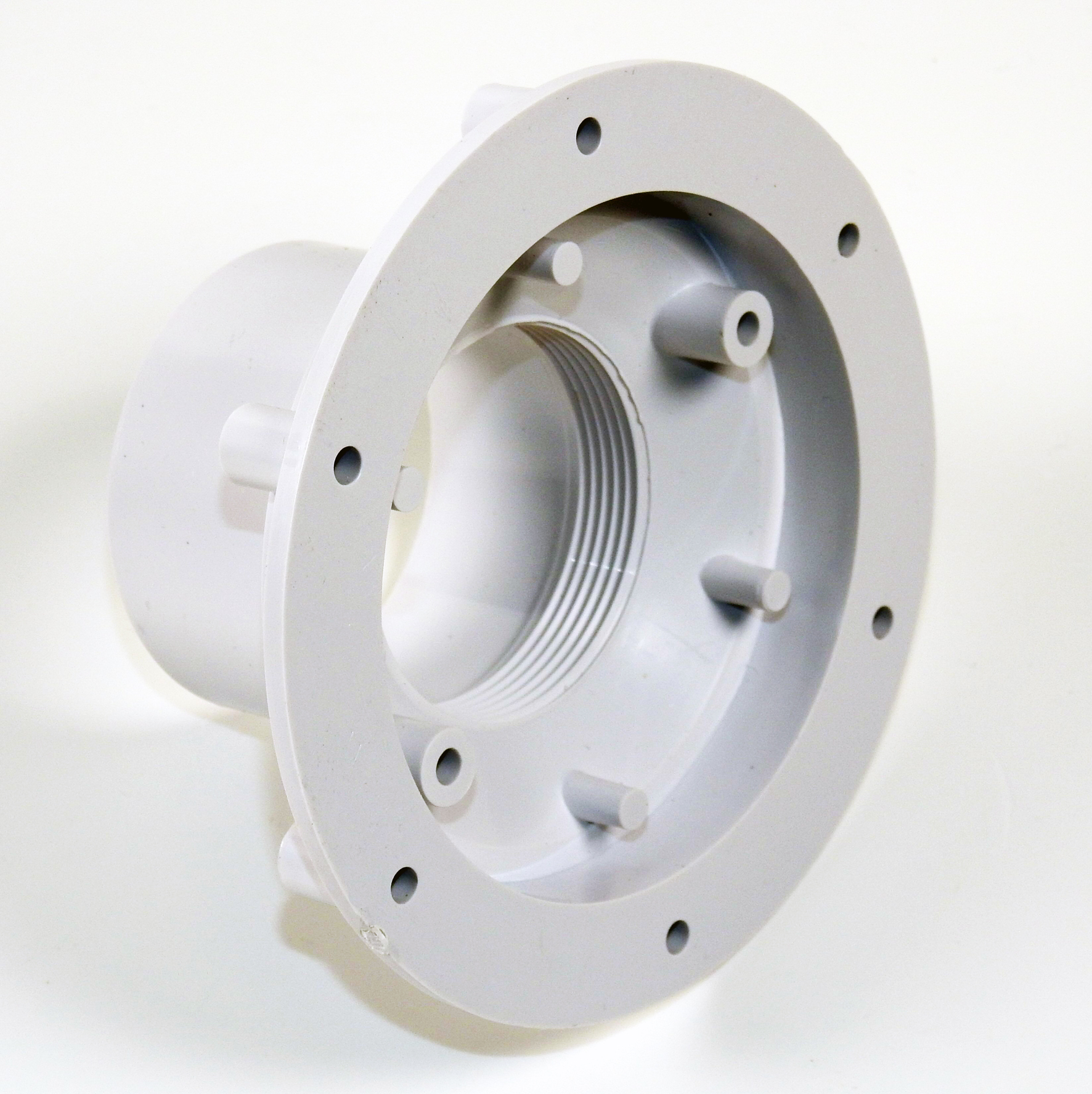

Grundelement von Einlaufdüsen EP-3318 und EP-3319

  Grundelement von Einlaufdüsen EP-3318 und EP-3319

  6 Schrauben-Löcher

  Lochabstände seitlich zueinander (jeweils mittig gemessen): 61 mm

  Lochkreis: 6x120 (Definition Lochkreis: siehe unten)

  Artikel-Nr. BR-2-X-9888


  ...............................................................................................................................................................................................................................


Definition Lochkreis:

Der Lochkreis bezeichnet die Anzahl der Schrauben-Löcher, gefolgt von einem „x“, sowie dem Kreis-Durchmesser in mm,
auf dem die Mittelpunkte der Schrauben-Löcher liegen. Die Schreibweise des Lochkreises lautet z. b.: 9x169

Der Kreis-Durchmesser wird wie folgt gemessen/errechnet:

1.   Bei Flanschen, Dichtungen usw. mit einer geraden Anzahl von Schrauben-Löchern ist die Messung des Kreis-Durchmessers einfach:
gemessen wird (jeweils mittig) der Abstand von 2 genau gegenüber liegende Löchern.

2. Bei ungerader Anzahl von Schrauben-Löchern gibt es keine direkt gegenüber liegenden Schrauben-Löcher.
In diesem Fall wird der Kreis-Durchmesser wie folgt gemessen:

2a. Bei Deckeln/Gittern, bei denen die Deckel-/Gitter-Mitte klar erkenntlich ist:
Abstand Schrauben-Loch mittig zu Deckel/Gitter Mitte x 2
2b. Bei Flanschen, Dichtungen usw., bei denen die genaue Mitte nicht ersichtlich ist:
Abstand Außenseite eines Schrauben-Lochs zur Mitte des fast gegenüber liegenden Schrauben-Lochs.
